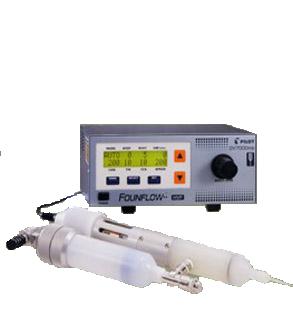

产品名称 : GV7000mp SERIES
型称 : 003-GV7000mp
● 吐出材料除泡机能(专利)标准配备
● 适用50,000cps以上高黏度材料
● 螺杆式吐出机构，可以准确且稳定的微量吐出
● 采用DC伺服马达控制，实现一致性的吐出机能
● 逆转机能：可防止材料滴漏
● 采用LCD显示面板及薄膜开关
● 吐出条件的记忆功能(16种类)
● 与高階PC的界面机能
● 与高階PC的通信机能
● 全世界性电源电压对应(AC100V~AC240V±10%)
产品规格
|
Model 型式 |
HV3000mp |
|
动作模式(MODE) |
CW |
连续吐出 |
|
CCW |
吸引 |
|
INT |
连续吐出+防止牵丝、防止滴胶 |
|
AUTO |
定量吐出+防止牵丝、防止滴胶 |
|
EXIT |
外部操控 |
|
设定值 |
STEP(记忆号码) |
0~15 |
|
CWS(定量吐出量) |
0~9999(100=1回转) |
|
CCS(吸引量) |
0~99(1=0.1Sec) |
|
TM(防止牵丝) |
0~99(1=0.1Sec) |
|
WAIT(防止滴胶) |
0~99(1=0.1Sec) |
|
SPEED(PUM速度) |
5~200(rpm) |
|
外部操控信号 |
EXIT1 |
外部I/O操控 |
|
EXIT2 |
通信操控 |
|
Cartridge Tank 加压操控 |
加压方式 |
同步加压(标准)/常时加压 |
|
压力调整范围 |
0.02~0.4Mpa |
|
马达操控 |
Software DC Servo |
5~60rpm |
|
360°±0.5°以内 |
|
微电脑(MCU) |
H8/3048(内建Flash Memory) |
|
条件设定 |
液晶显示与透过薄板开关作数值设定) |
|
使用环境温度 |
5°~40°C |
|
1次侧空气压源 |
MAX 0.7Mpa(无润滑Dry Air) |
|
电源额定能力 |
AC100V~AC240V(±10%)(单相) |
|
输入周波数47Hz~440Hz(额定:50~60) |
|
消费电力 |
33VA以下(平均) |
|
外型尺寸 |
260*100*200(机壳底座部)(mm) |
|
质量 |
约3.0Kg |
■适用材料：
使用银胶、锡膏、中.高黏度单液型Epoxy、Grease等黏度50,000cps
以上材料的高精度微定量吐出应用。
■应用产业
IC封装制程、EPD生产制程、LED封装制程、Grease涂布
